従来

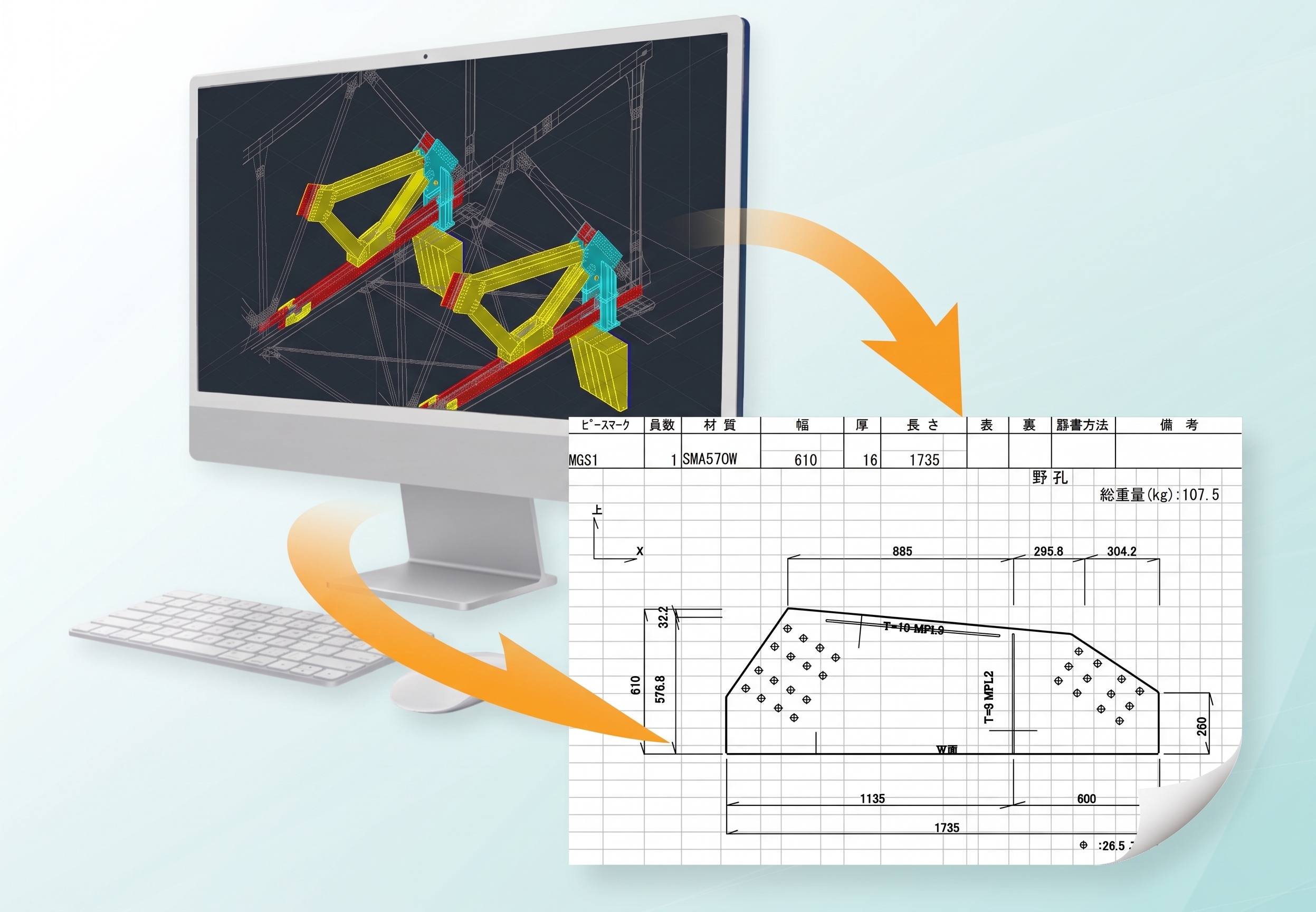

3Dモデルから2D展開・製作資料を自動出力
BIM/CIMモデルを「確認用」から「製作直結データ」へ。
3Dモデルから製作情報・数量情報を自動生成し、 製作業務の効率化と品質向上を実現します。
CastarVulcanの特長

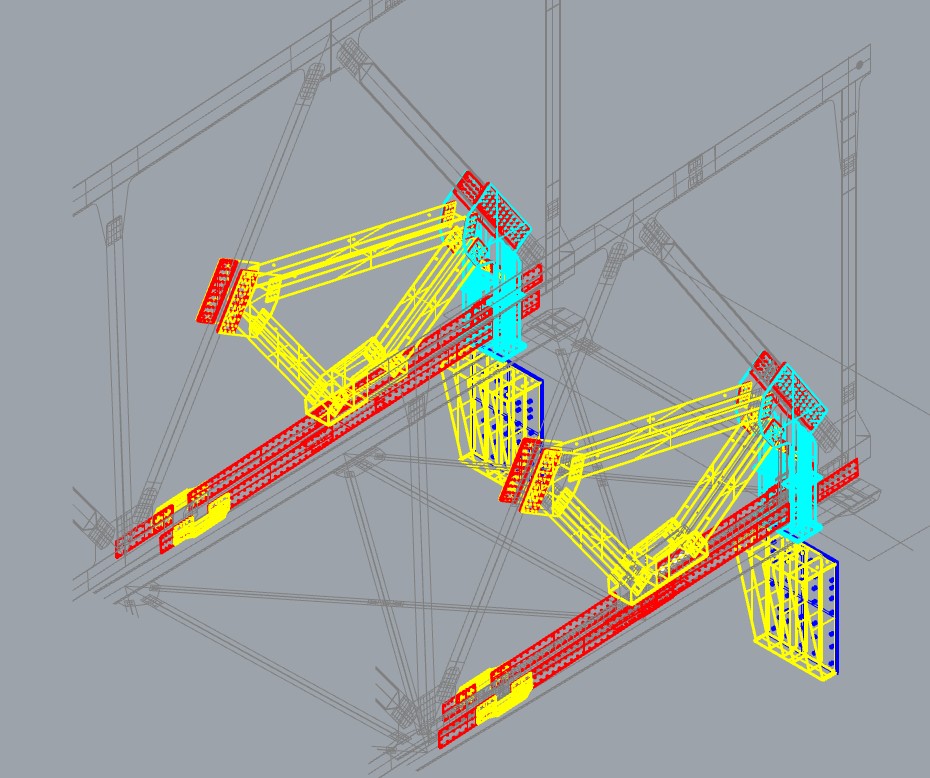

3Dモデルを製作工程へ直接活用
- CastarVulcanは、BIM/CIM用途などで作成された3Dモデルを活用し、 鋼部材の2D展開データや製作資料を自動生成する 3D製作情報システムです。
-

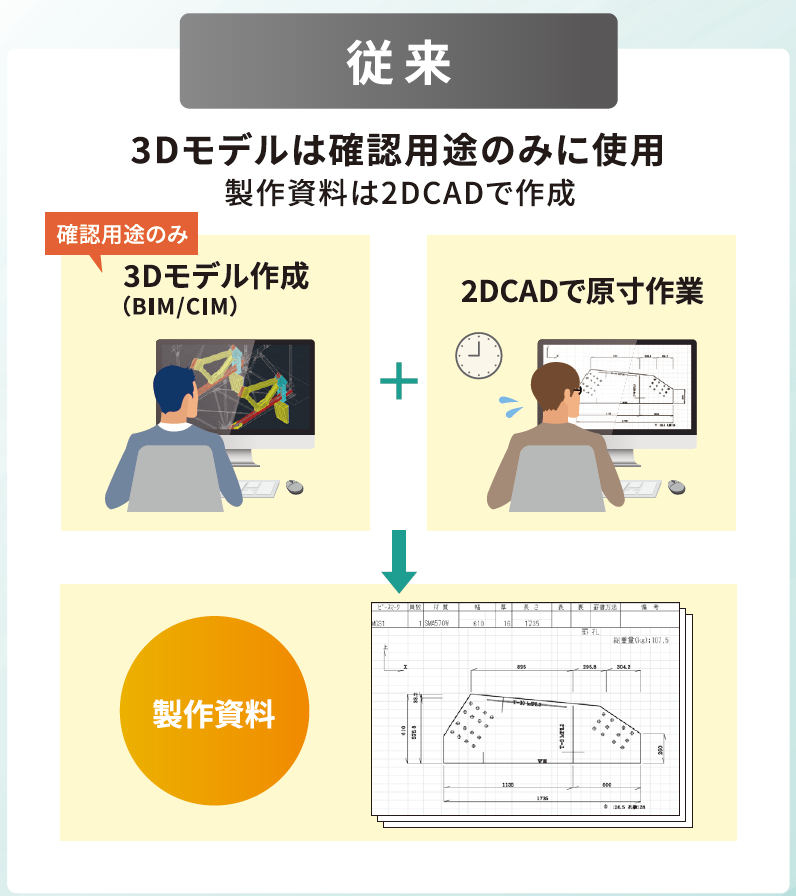

従来、3Dモデルを確認用途に使用しながら、 製作資料は2DCADで改めて作成していた業務フローを見直します。 3Dモデルの情報を製作工程へ直接つなげることで、 原寸作業の負荷を軽減するとともに、 転記や再入力によるミス、手戻りの削減に貢献します。
製作資料作成の流れを効率化

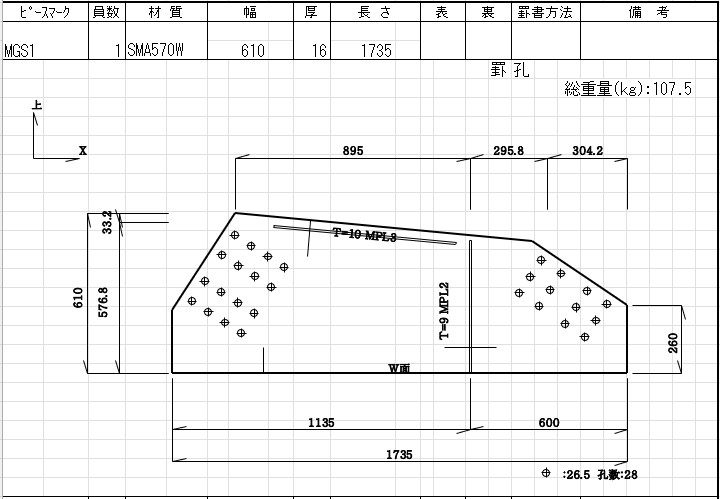

- 3Dモデルから製作資料を自動生成し、2DCADによる原寸作業の負荷を軽減します。

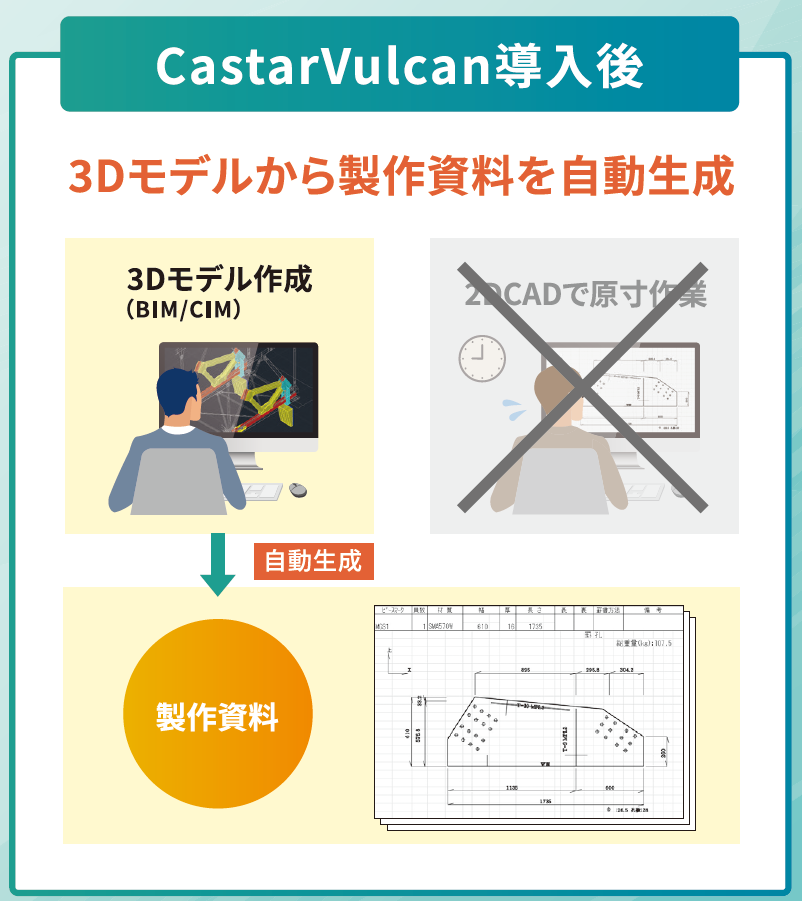

CastarVulcan導入後
導入による3つの効果
CastarVulcanの主な特長
- 3Dモデルから製作情報・数量情報を自動生成し、製作業務の効率化と品質向上を実現します。
システムフロー

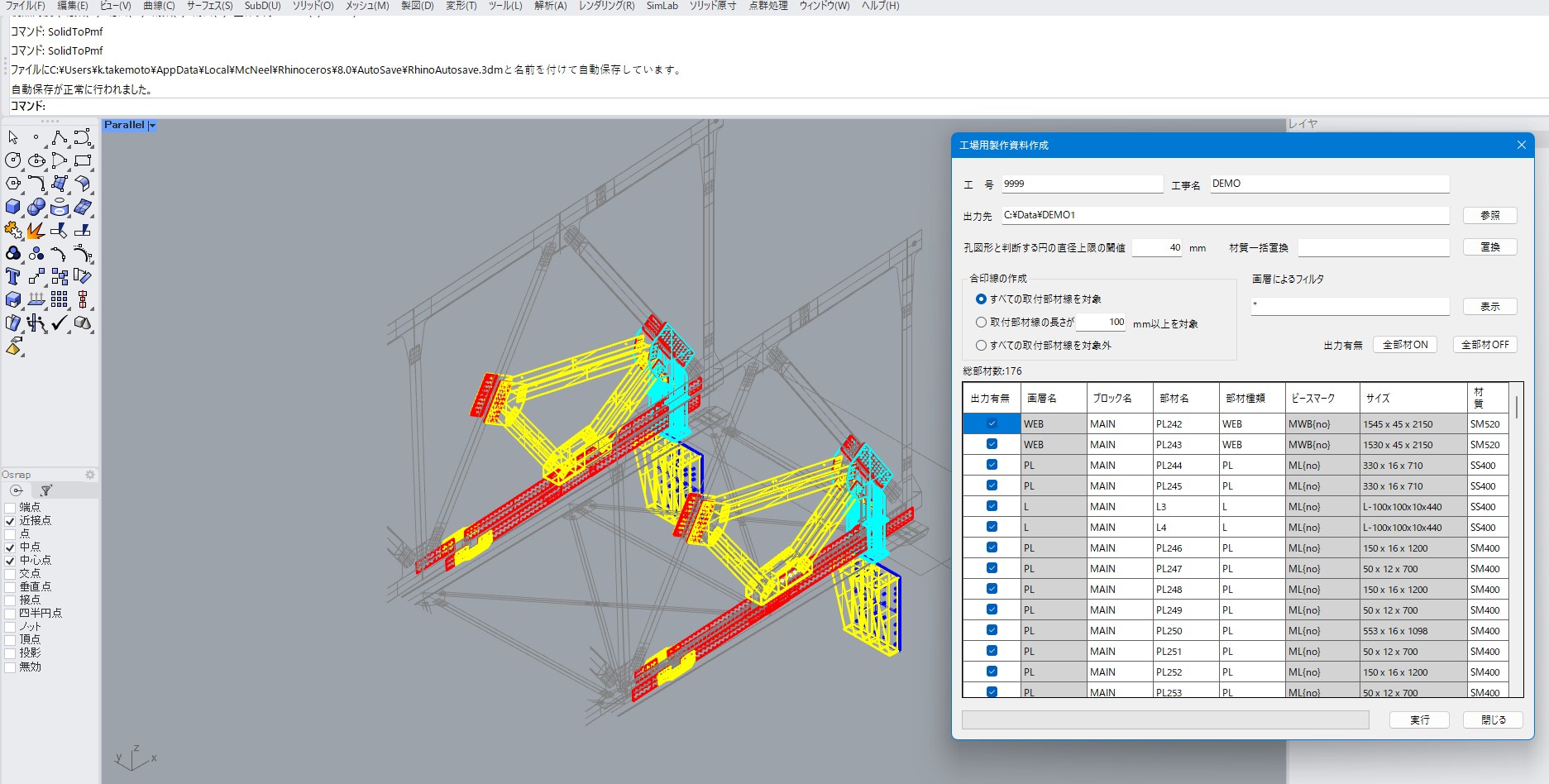

- 設計段階で作成した3Dモデルを活用し、原寸・製作工程で必要となる情報を生成します。
動作環境
| OS | Windows 11 (64bit) |
| 関連ソフトウェア | Microsoft 365（64bit） Rhino 7/8 (64bit) |
| メモリ | 16GB 以上 |
