構造形式の比較作業の効率化を追及した、
鋼橋の概略設計に特化したシステム

入力項目を必要最小限に抑え、主桁断面形状の決定から概算工費算出までの時間短縮を実現するシステムです。
鋼桁橋の全構造形式を使用できるレンタルをご用意しています。お気軽にお問い合わせください。

複雑な骨組み形状も座標入力不要

煩雑な座標入力は不要で、直線・曲線・クロソイドのパラメータや平面・断面寸法を入力するだけ。簡単な骨組み形状から拡幅、非整形、枝桁など主桁本数が変化する複雑な骨組み形状まで、容易に作成できます。

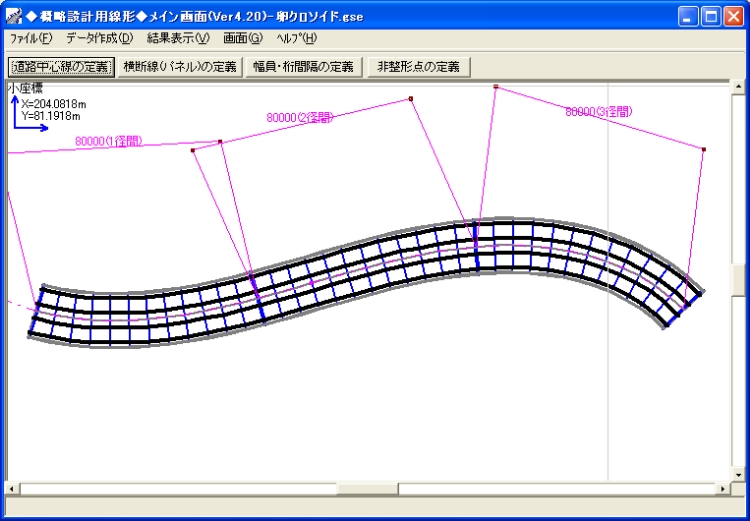

曲線&クロソイド

例:曲線&クロソイド

支点折れ&非常駐車帯

例:支点折れ&非常駐車帯

斜角&パチ桁

例:斜角&パチ桁

曲線&斜角&枝桁

例:曲線&斜角&枝桁

予備設計から復元設計まで適用可能

新設橋梁の予備設計に(構造形式比較選定作業として)

  • 入力項目を必要最小限に抑え、断面推定機能により主桁断面の決定から工費算出まで短時間で行えます。
  • 荷重や骨組みなどの設計諸条件を他の構造形式に引き継げますので、一度の入力作業で複数の比較選定作業が容易に行えます。
  • 箱桁アウトリガーの距離検討や合成桁の逐次打設位置・順序検討も行えます。
骨組み形状・荷重

既設橋梁の復元設計に(既設橋梁の耐荷力照査として)

  • 現橋を簡単に入力でき、解析モデルを作成せずに反力や応力照査が行えます。
  • 支承取替の反力算出がすぐに行えます。
  • 旧活荷重(L-20,14,任意)での応力照査が行えます。
  • 大型クレーンなどの特殊な集中荷重や大型トレーラーなどのレーン荷重(軸重)に対応しています。
  • 上部構造主要部材の照査Ⅰ、照査Ⅰ’、照査Ⅱ、L荷重のレーン(車線)載荷による応力照査が行えます。※
既設橋梁の復元設計に(既設橋梁の耐荷力照査として

APOLLO SuperDesignerをベースに製品化

100を超える事業所様から評価をいただいている鋼橋の詳細設計システム「APOLLO SuperDesigner」をベースに、製品化しました。詳細設計システムのエンジンを搭載しており、非常に高い精度の概略設計を実現します。
また、鋼橋自動設計システム<SuperDesigner>で、鋼橋概略設計システム<APOLLO SuperPlanner>のデータの読み込みが可能です。

主な機能

※スライドしてご覧いただけます。

構造形式 橋梁形式 非合成鈑桁、非合成箱桁、合成鈑桁、合成箱桁、鋼床版鈑桁、鋼床版箱桁、細幅箱桁、開断面箱桁(合成桁)
格子形状 直線桁、曲線桁、斜角つき桁、バチ桁、非整形桁
枝桁などの主桁本数変化
側面形状 直桁変化、2次曲線、3次曲線(腹桁の上下端に対応)
断面形状 箱桁は矩式断面および梯式断面
計算機能 計算内容 床版厚計算、主桁断面力計算、主桁断面計算、活荷重たわみ照査、剛比照査、疲労照査、数量集計、工費計算
使用材料 普通鋼材、耐候性鋼材、JIS鋼材、降伏一定鋼材
単位系 SI単位系
その他 H29道示対応 添接塗装面(無機ジンクor無塗装)によるボルト本数推定
Uリブ使用時の鋼床版厚初期値(t=16mm)
活荷重 B活荷重(L, T)、A活荷重(L, T)、群集荷重
L荷重(20,14,任意)、L荷重のレーン(車線)載荷*、任意軸重
※(財)道路保全技術センター「既設橋梁の耐荷力照査実施要領(案)」平成8年3月
任意荷重 死荷重および活荷重の面文分布載荷、線分布載荷、格点集中載荷
自動推定 主桁断面変化位置推定、主桁ボルト配置推定(孔引き計算に反映)、自動剛度収束
検討機能 合成桁逐次打設位置・順序検討、箱桁アウトリガー距離検討
CADデータ出力 骨組平面図、構造断面図、断面力図:DXFデータを出力します
CIMモデル出力  MeBiCLink / APOLLO In 連携ファイル出力

動作環境

基本ソフトウェア Windows 8.1 /10 (各32bit /64 bit)
・Microsoftのサポートが終了したOSは対象外
・MeBiCLink/APOLLO In(CIMモデル作成)は64bit版のOSが必須
・Windows10の32bit版は一部のヘルプ表示機能が未対応
関連ソフトウェア MS-Office 2013 / 2016 /2019 の各32bit / 64bit ※Office365は動作保証外
DWG(2004形式)、DXFが編集可能なCADソフト(AutoCADなど)
SketchUp Pro:CIMモデル作成(MeBiCLink/APOLLO In実行)には必須

提供方法

全構造形式が使用可能な「10日間レンタル」「30日間レンタル」「年間レンタル」をご用意しています。下記のお問い合わせ先まで、お気軽にご連絡ください。
